초·중·고 맞춤형
아두이노(Arduino) 교육과정

목표

가장 기본이 되는 디지털 출력 제어. 내장 LED 또는 외부 LED를 1초 간격으로 점멸시킵니다.

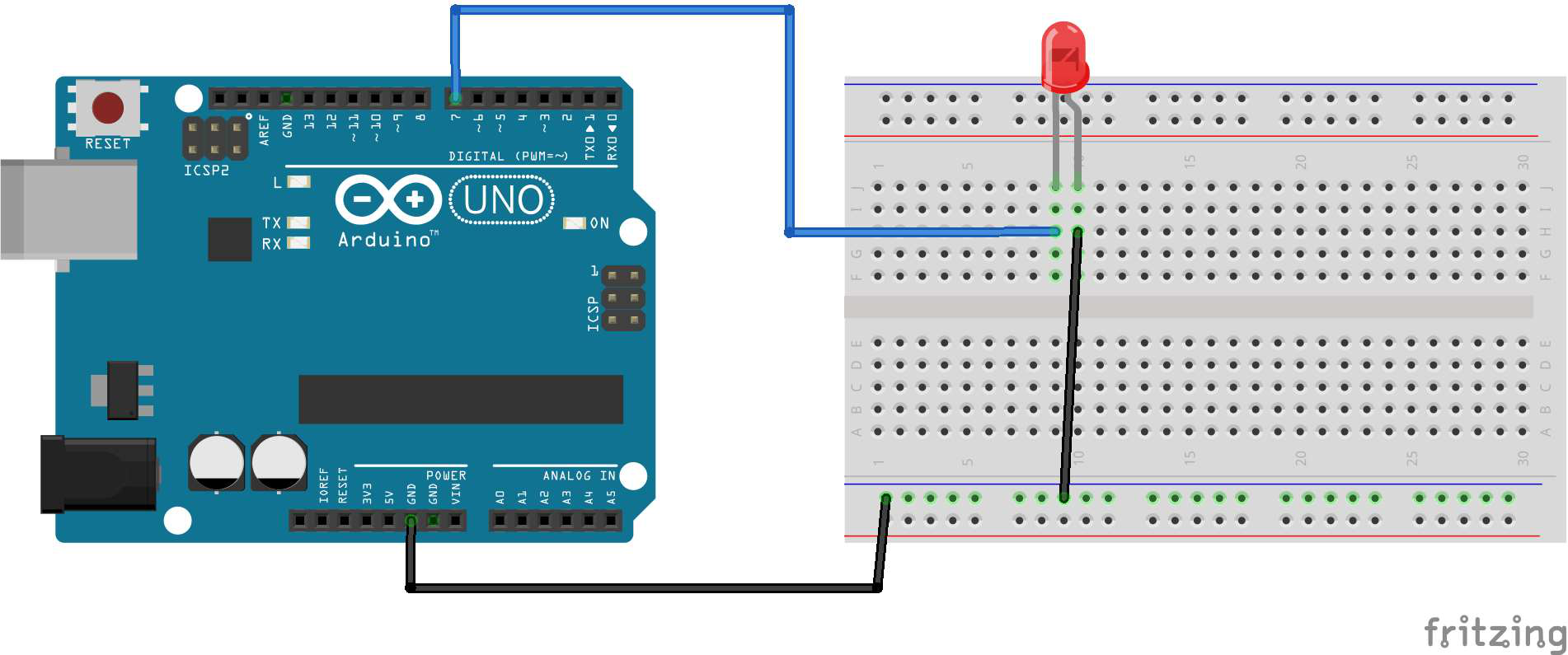

회로 연결

디지털 13번 핀에 LED의 긴 다리(+) 연결, GND 핀에 짧은 다리(-) 연결 (저항 포함 권장)

주요 함수

스케치 코드

void setup() {
  // 13번 핀을 출력(OUTPUT) 모드로 설정
  pinMode(13, OUTPUT);
}

void loop() {
  digitalWrite(13, HIGH);  // LED 켜기 (5V 출력)
  delay(1000);             // 1000ms(1초) 대기
  digitalWrite(13, LOW);   // LED 끄기 (0V 출력)
  delay(1000);             // 1초 대기
}

목표

버튼(스위치)을 눌렀을 때만 LED가 켜지도록 디지털 입력을 처리합니다.

회로 연결

스케치 코드 (내부 풀업 저항 사용)

int buttonPin = 2;
int ledPin = 13;

void setup() {
  pinMode(ledPin, OUTPUT);
  // 아두이노 내부 풀업 저항 사용
  // (버튼 누르지 않으면 HIGH, 누르면 LOW)
  pinMode(buttonPin, INPUT_PULLUP);
}

void loop() {
  int buttonState = digitalRead(buttonPin);

  if (buttonState == LOW) {  // 버튼이 눌렸다면
    digitalWrite(ledPin, HIGH);
  } else {                   // 버튼이 눌리지 않았다면
    digitalWrite(ledPin, LOW);
  }
}
